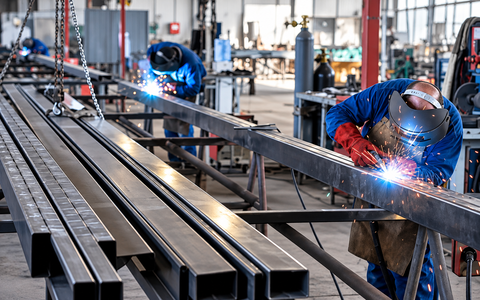

Изготовление металлоконструкций

Металлоконструкции — общее название конструкций из металлов и различных сплавов, используемых в различных областях хозяйственной деятельности от строительства зданий, станков, масштабных устройств до механизмов, аппаратов и т.д.

В машиностроении обычно под металлоконструкциями подразумеваются детали, изготовленные из профилированного металла, в отличие от литых деталей и поковок.

В строительстве термином «строительные металлоконструкции» описываются несущие стальные строительные элементы здания из металла.

Металлические конструкции по области применения можно разделить на машиностроительные конструкции и конструкции зданий и сооружений. В машиностроении термин «конструкция» применим сравнительно редко, так как нормами предусмотрены только виды изделий: деталь, сборочная единица, комплекс и комплект. В то же время термины «конструктор», «конструирование» используются в машиностроении весьма часто.

Применения металлоконструкций:

• Ограждающие элементы (заборы, ограждение) и в виде отделочных деталей зданий.
• Мосты, опоры чего-либо, пролёты, стрелы, балки перекрытий, каркасы для железобетонных конструкций, каркасы свай.
• Башенные краны, мостовые краны, в основе которых лежат металлоконструкции.
• Каркасы доменных печей
• Газгольдеры
• Резервуары
• Мачты
• Опоры линий электропередачи
• Лёгкие металлоконструкции (ЛМК) — конструкции из металла, использующие для строительства зданий с большими пролётами.
• Лёгкие стальные тонкостенные конструкции (ЛСТК) — строительные конструкции из холодногнутых оцинкованных профилей.

Металлоконструкции обладают рядом достоинств:

1. Лёгкость
2. Коррозионная стойкость (для оцинкованных конструкций и конструкций из алюминиевых сплавов)
3. Технологичность
4. Пространственная прочность, жёсткость
5. Высокие декоративные свойства
6. Быстрота монтажа (сооружения) и демонтажа.

Металлоконструкции изготовляются из различной металлопрокатной продукции:

• Балка с гибкой стенкой
• Балка с гофрированной стенкой
• Профилированного листа (профлиста), листового металла
• Профильных труб, швеллеров, тавров, двутавров, уголков, катанка
• Сортовой прокат: квадрат, круг, шестиугольник и другие
• Лёгкие стальные тонкостенные конструкции (ЛСТК)
• Структуры;
• Холодногнутые сварные профили (ХГСП).

По характеру соединения элементов между собой различают соединения:

1. Сварное соединение — неразъёмное соединение, выполненное сваркой.
2. Заклёпочное соединение — неразъёмное соединение деталей при помощи заклёпок.
3. Резьбовое соединение — крепёжное соединение в виде резьбы.

Металлоконструкции зданий и сооружений можно разделить на технологические и строительные. Технологические конструкции представлены в основном опорами под оборудование и трубопроводы, бункерами, эстакадами, рукавами, отстойниками, мерниками, рабочими площадками, лестницами, стойками и другими. Часть из них изготавливается на заводах, но некоторые конструкции могут быть изготовлены и на стройплощадке.

Строительные конструкции по расчётным моделям делятся на следующие типы:

• Отдельные конструктивные элементы (балки, стойки, колонны и другие)
• Плоские или пространственные раскреплённые системы
• Плоские или пространственные нераскреплённые системы
• Листовые конструкции.

Проектирование стальных конструкций производится в два этапа: сначала выполняются чертежи марки КМ (конструкции металлические), затем заводом-изготовителем чертежи марки КМД (конструкции металлические деталировочные), по которым свариваются отправочные элементы, монтируемые на строительной площадке. Проектирование и расчёт несущих металлических конструкций из стали производится по соответствующим нормам проектирования: СП 16.

Изготовление стальных конструкций осуществляется только при наличии и в соответствии с чертежами марки КМД (разработанными по чертежам марки КМ, отступления от которых не допускаются) и технологической документацией предприятия-изготовителя.
